一、概述

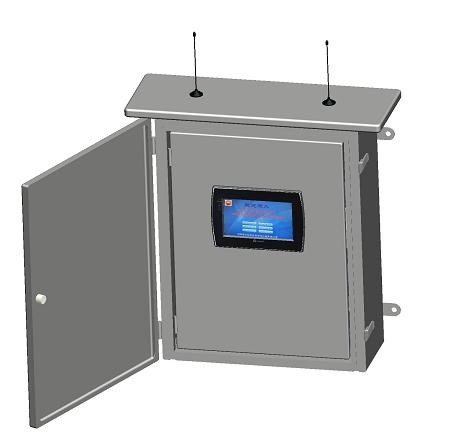

在数字化采油建设过程中，RTU控制柜是井场数据集中采集、发送的核心，井场上安装的各类变送器采集的数据都要通过RTU控制柜发送到监控中心或数据中心机房。RTU控制内置      RTU模块、DTU模块、电源模块等。

二、产品说明

RTU控制柜内置的RTU模块，通过无线通讯的方式，采集安装在井场上的压力、温度、载荷、位移、液面变送器数据，采集的数据由RTU模块内置的工控软件进行计算、打包处理，最终通过DTU把数据传输到监控中心。最终实现井场全参数数据的远程监控，为油田安全生产和生产效率提升提供了技术保障。

三、功能特点

1）全智能I/O设计和一系列安全性、可靠性设计为系统的安全可靠运行提供了强力的保障；

2) 低功耗技术 ，CPU、I/O信号、通讯网络、电源之间均采用隔离保护措施，具备优秀的电磁兼容性；

3） 开放式网络，100M以太网，支持MODBUS/TCP协议；

4） 带有一个以太网口，4路内置串口(1路232，3路485)；

5） 带有12路DI输入(24V)，10路DO输出(继电器)，6路AI输入(5路4~20mA,1路两线制RTD)；

6） 丰富的内置集成功能，除提供各种标准操作符、控制功能模块、标准函数外，还提供PID、SOE(Sequence Of Event)等实用性功能模块，低成本解决高端控制应用需求；

7） 集成硬件看门狗，支持广泛的故障监视和诊断；

8） 全面的LED指示功能：电源、模块运行、故障、通讯等全面的LED指示；

9） 智能模块，强大的自诊断功能，模块运行出现故障时能够自动复位并重新启动；

四、技术指标

1） 供电 : 12~36V

2） 输出： 无线数据传输

3） 环境温度 : -30 ℃ ～ +70 ℃

4） 环境湿度 : 5% ～ 95% ，无结露；

5） AI输入 : 5路模拟量输入（AI），输入信号范围4～20mA，具有过压过流保护；

6） DI输入 : 12路数字量输入（DI），PNP型，装置内部供电24V；

7） DI输出 : 10路数字量输出（DO），继电器输出，容量为5A/250VAC，5A/30VDC

8） RS232/RS485：1路RS232，3路RS485T通讯接口，Modbus RTU 主/从、自由口协议；

10) 发射频率： Zigbee 2.4GHz/434MHz
