1、概述

多井式多参数智能计量系统，是我公司自主研发的新型橇装式无人值守、免维护、集成化的智能水平配水系统。该系统把流量计、流量调节阀、控制器、流程管道集成于一体，具有结构紧凑、操作简便、显示直观、控制精度高、耐腐蚀、耐高温、手动及自动控制流量方式可自由切换等特点，广泛应用于油田老式配水间升级换代改造，实现精准计量和控制单井注水量。

2、解决方案

2.1 系统实现的方案

多参数智能计量系统分为三大部分组成，即配注计量系统、PLC自控系统、软件监控系统。

（1）电动双流型高压调节注水阀是我公司的专利产品，是配注计量系统的核心。系统通过流量计实时监控注水流量和压力，按生产部分下发的单井配注量，自动调节阀门开度，最终实现油田精细注水。

（2） PLC自控系统是整个撬块自动运行的核心。撬块的流量数据采集,阀门开度参数的计算，数据存储等功能都是由PLC自控系统完成。

（3）软件监控系统用于监控该工艺装置的生产运行情况。监控系统不但可以实时显示单井流量、压力等的运行参数，还能远程设置配注流量，如有突发紧急情况，系统可自动报警和按设定动作执行。

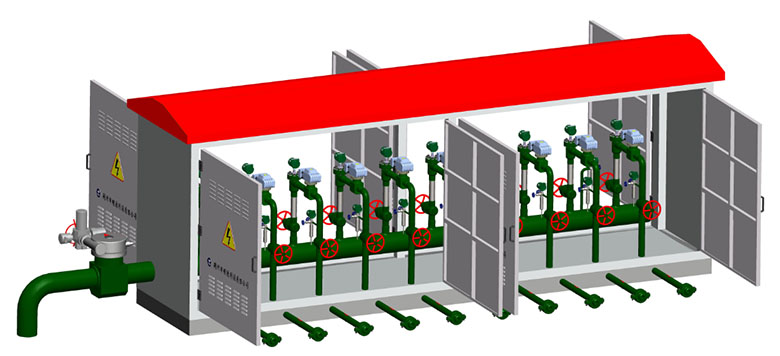

系统整体外观图(反面)

正常流量可选择-单井系统（标准版）      极小流量注水可选择-单井系统（小流量版）

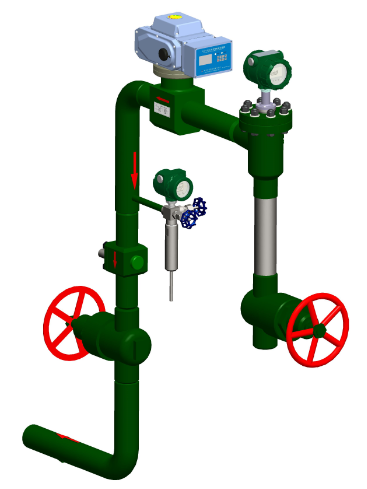

系统内部单井多参数注水系统选择

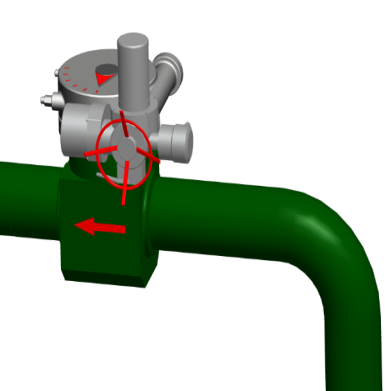

来水干线双流平面阀

2.3 系统特点

1）角式磁电流量计设计，下线流量低，量程宽，测量精度高。漩涡发生体和探针一体化设计，拆卸极方便，可实现在线清洗功能；

2）双流平面阀设计，彻底解决闸阀和旋塞阀等易结垢、易堵、易卡、易损、易漏等寿命短的实际问题，寿命是普通阀门的5倍以上；
    3）高效节能：双流阀和高精度流量计一体化设计，注水量控制更加精准，及时调节，稳产控水，节约大量无效注水带来的能耗。
    4）压力损失小，整套系统最大压损小于0.1MPa；
    5）在线校准功能：每台流量计自带标准不锈钢直管段，配套有高精度超声波流量计可以定期在线校准流量计，保障注水量的准确度；
   6）自动化程度高，实现智能化和数字化，可以在无人值守的情况下，安全、可靠、连续地运行；

7）具有远程通信接口，可远距离实时传送测量数据，为实现网络化管理和区块化管理提供了有效的条件。

2.4 技术指标

流量计、压力传感器

双流平面高压流量调节阀

干线双流平面高压开关阀

 多井式多参数智能计量系统与传统工艺相比较，具有节能、结构紧凑、操作方便、撬装化、智能化的优点。能根据用户不同的需要，实现单井不同注水压力的需求，具有单井流量自动调控和运行参数现场集中监测、远传等功能，达到了精确注水、稳产控水、节能增效、无人值守、数字化管理的目的。下面为胜利油田现场应用3、现场应用案例

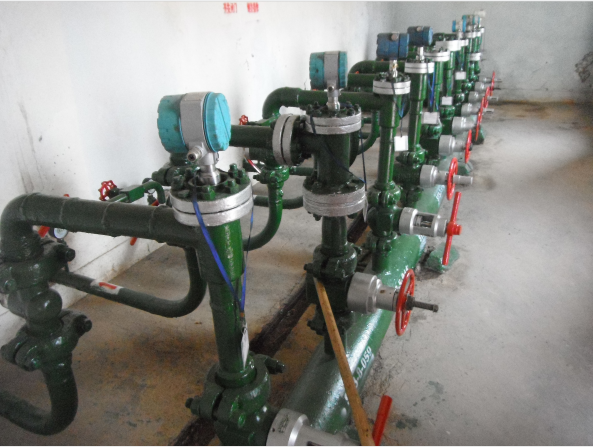

现场使用照片：
