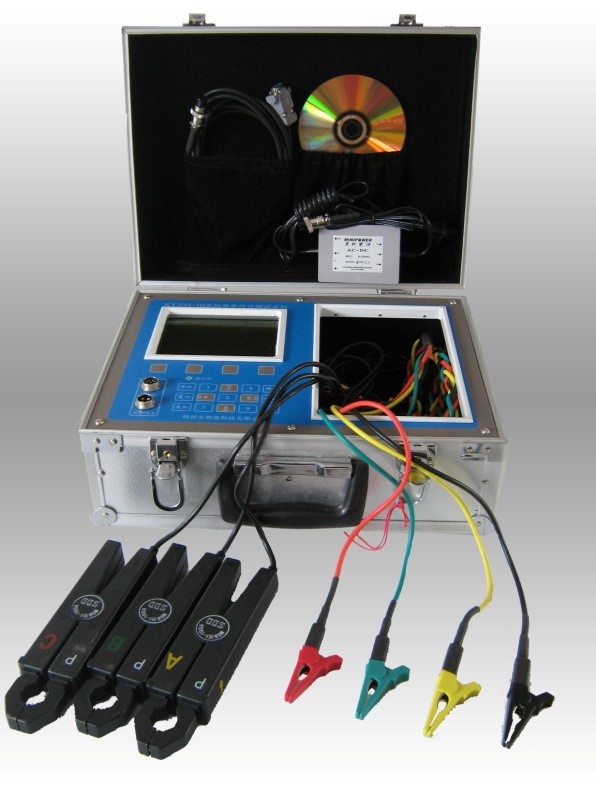

XTZH-IIE抽油机系统效率综合测试仪
XTZH-IIIE抽油机系统效率综合测试仪主要用于油田抽油机三相电压、电流、有功功率(电机输入功率)、无功功率、功率因数的电能全参数和抽油机冲次的测试,并通过配置的无线载荷位移传感器或者应用功图采集器(与北京金时、蚌埠日月等载荷传感器匹配),应用采油队传感器完成对地面示功图的测试。配置一套应用软件,导入生产开发数据和采油队测试的功图数据,分析计算光杆功率、地面设备效率、平衡指数和进行功率调平衡计算,诊断泵功图,分析机、杆、泵工作状态。
详细信息



概述

XTZH-IIIE抽油机系统效率综合测试仪主要用于油田抽油机三相电压、电流、有功功率(电机输入功率)、无功功率、功率因数的电能全参数和抽油机冲次的测试,并通过配置的无线载荷位移传感器或者应用功图采集器(与北京金时、蚌埠日月等载荷传感器匹配),应用采油队传感器完成对地面示功图的测试。配置一套应用软件,导入生产开发数据和采油队测试的功图数据,分析计算光杆功率、地面设备效率、平衡指数和进行功率调平衡计算,诊断泵功图,分析机、杆、泵工作状态。

主要技术指标

序号

测试物理量

测量范围

误差

1

电流

0~100A

<0.5%F•S

2

电压

0~700V

<0.5%F•S

3

功率因数

-1.0~1.00

<0.01

4

功率

0~75kW

<2.0%F•S

5

冲次

1~20min-1

<0.1

6

载荷(选配)

0~120kN

<0.5%F•S

7

位移(选配)

0~8m

<0.5%F•S

8

载荷

采油队传感器,依配置传感器而定

9

位移
