概述

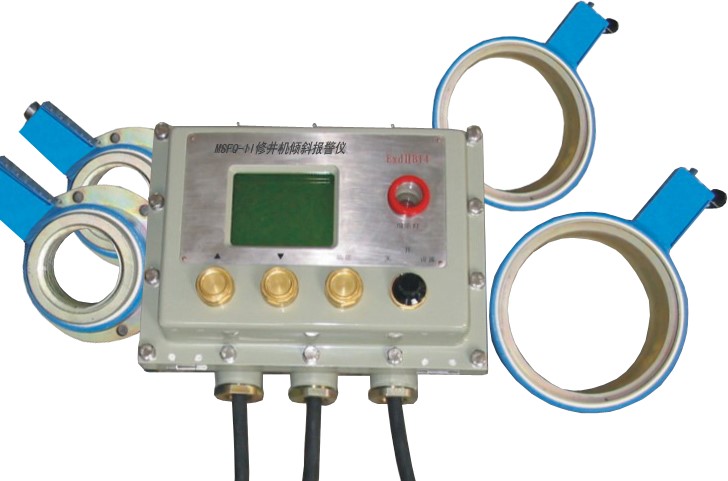

MSFQ-Ⅱ型修井机倾斜报警仪是实时监视无绷绳修井机支架负荷状态的智能仪表，当检测到支架的负荷状况出现异常时，仪表发出修井机倾斜报警信号，提示司钻注意。

本装置通过检测修井机四个活动立柱支撑点的动态负荷，实现对修井机平台的平稳程度进行实时监控。当两个前支撑点的支撑负荷小于设定值时，发出声光报警，预判修井机可能后倾。当两个侧支撑点的负荷大于设定值时，发出声光报警，预判修井机可能侧倾。

主要功能

前面两个、侧面两个共四个支撑点负荷值实时显示；

前面两个支撑点负荷小于设定值时判断修井机可能要后倾斜，发出声光报警；

侧面两个支撑点负荷大于设定值时判断修井机可能要侧倾斜，发出声光报警；

前面两个支撑点的最小负荷报警值可现场人工设置；

侧面两个支撑点的******负荷报警值可现场人工设置。

主要技术参数及精度

前支撑点负荷测量显示范围及精度：0.0KN～100.0KN；误差不大于1％F·S；

侧支撑点负荷测量显示范围及精度：0.0KN～50.0KN；误差不大于1％F·S；

前支撑点最小报警负荷值预置范围：0.0KN～95.0KN；

侧支撑点******报警负荷值预置范围：0.0KN～45.0KN；

报警响应时间：不大于1秒；

供电电压： DC24V  50W；

工作温度： -30℃～65℃；

防爆等级：防爆型ExdⅡBT4；

防护等级：IP 65。
