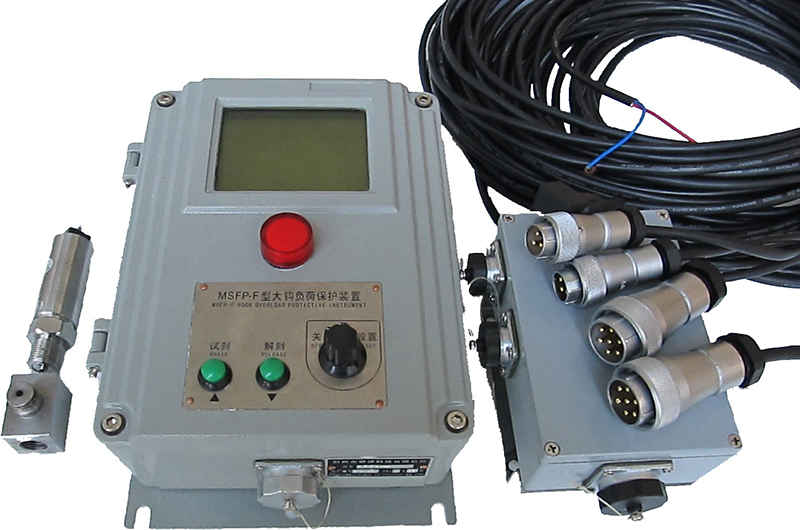

MD—F1型大钩负荷保护装置是一种结构十分稳定的电子指示仪器，以监测指重表液压系统的压力变化。

简单原理说明

一台微处理器安装于主机里，大钩负荷传感器安装于系统液压管道处，它将与缸内液压成正比的电流信号传递给主机，然后在主机内采用模拟-数字转换电路将数字信号输送给处理器，通过数字处理技术计算大钩提升负荷，比较实际负荷与预先设置的报警极限值，实现对大钩负荷的过载保护。

技术参数

操作温度                                            -20到55℃

                            电源要求                                       DC24V 2A

                            主机                                               251mm×192mm×85mm

                            显示精度                                       ±0.2%

                            关/开/设置开关                           旋转开关

                            按钮                                               瞬时接通

                            系统装货重量                              大约6kg

                            负荷显示范围                              0～2000KN

                            相对湿度                                       35～85% RH

                            防爆等级                                       防爆型dIIBT4

                            防护等级                                       IP65

                            抗噪干扰能力                              1000Vp—p，脉宽1微，频率30—100HZ
