MD-JY-3型 油水多界位测量系统简介
MD-JY-3型油水多界位测量仪适用于石化行业的罐区管理。它采用更安全可靠的磁耦合传动方式,可准确测量原油焦油等化工产品储罐的液位、油水界面、各层面的含水率和温度以及罐底污泥厚度,最终实现精确自动盘库。
详细信息

 概

MD-JY-3型油水多界位测量仪适用于石化油田行业的罐区管理。它采用更安全可靠的磁耦合传动方式,可准确测量原油焦油等化工产品储罐的液位、油水界面、各层面的含水率和温度以及罐底污泥厚度,最终实现精确自动盘库。

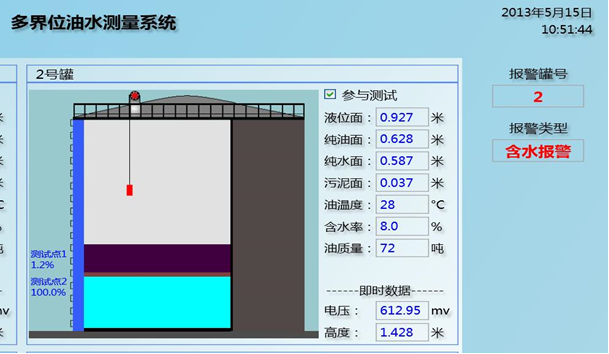

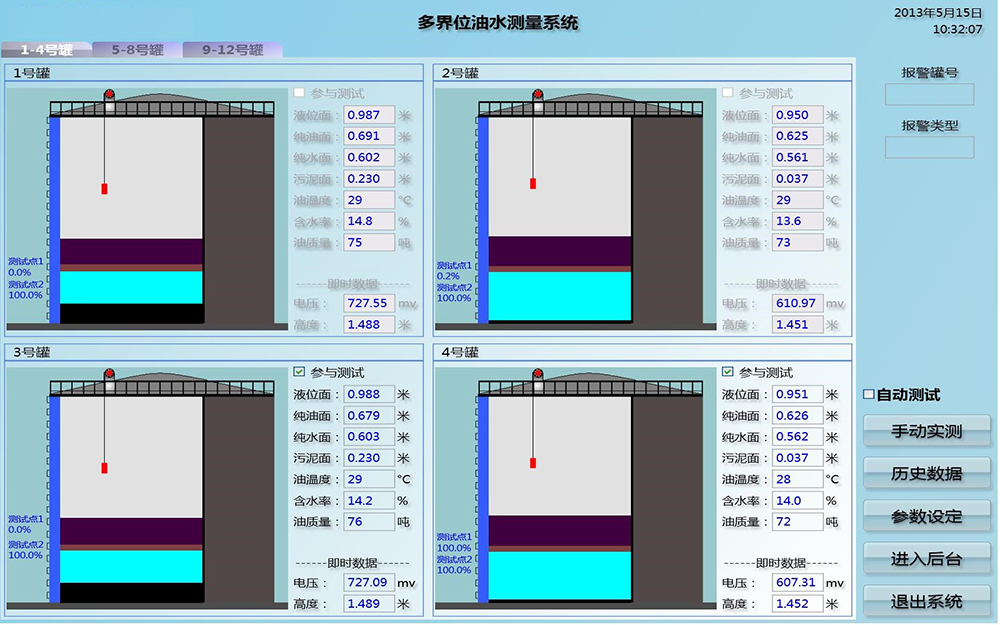

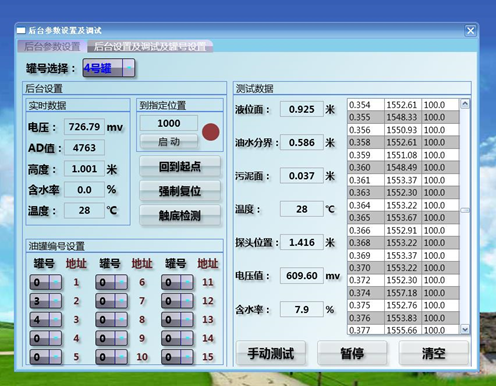

该系统可灵活地同时测量1~12个储罐;以不同的颜色分别显示储罐的油层、过渡带、水和污泥;以曲线的形式显示储罐每一高度层面的对应含水率;对历史数据及曲线可方便的进行查询并打印;液位、油水界面和含水率超限报警;能实现远程调控。该系统为隔爆兼本安防爆设计,安全可靠。

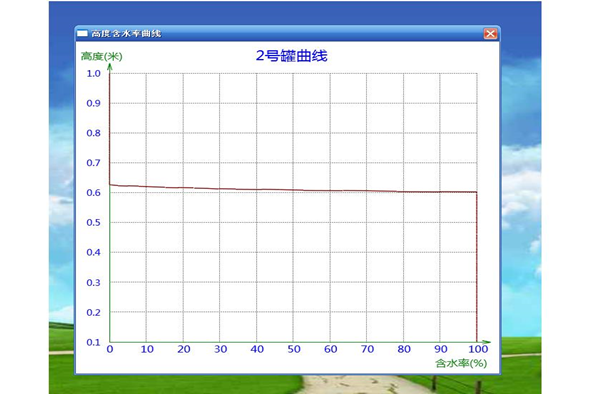

将鼠标移动到某个罐上右键点击一下弹出曲线画面

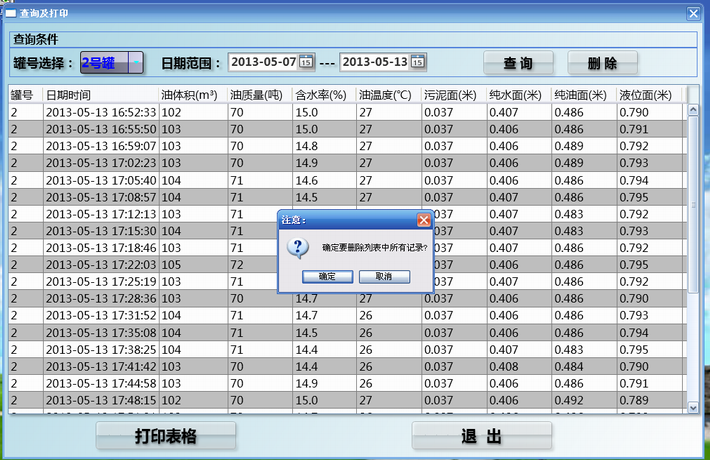

鼠标键击桌面“历史数据”如下图:





主要技术参数

·液位:≤20m

精度:≤±2mm

·油水界面精度:≤±10mm

·污泥精度:≤±10mm

·含水率测量范围:0~100%

含水率测量精度:≤±2%

·温度测量范围:-55~+125ºC

温度测量精度:≤±1ºC

·供电:+24VDC

·防爆标志:Exd(ia)iaIIBT4

·数据传输距离:≤2000m



现场安装

MD-JY-3型油水多界位测量仪的安装由生产厂家的技术支持人员完成,使用单位予以配合安装在储油罐顶部的相关位置。

该仪器安装有以下特点:

1、安装时可选择储油罐顶端的任意一个远离进出油口的人孔,厂家依据现场实际尺寸配用相关的连接法兰连接安装即可,无须站内动火。

2、该仪器是信号电缆通过串口RS485与工控机进行通讯传输的,中间是通过防爆盒连接的,既安全又可靠。

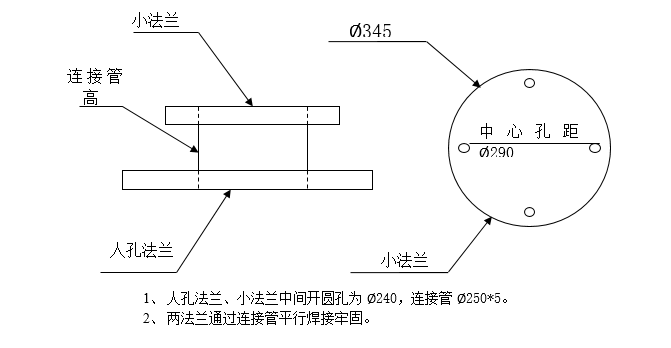

现场安装施工图:

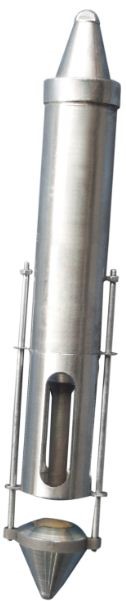

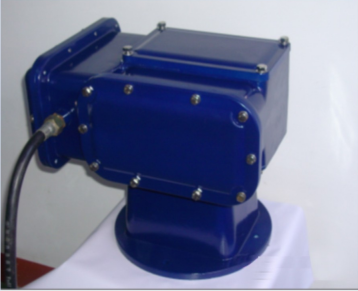

MD-JY-3型油水多界位测量仪视图:


19.png      14.jpg
