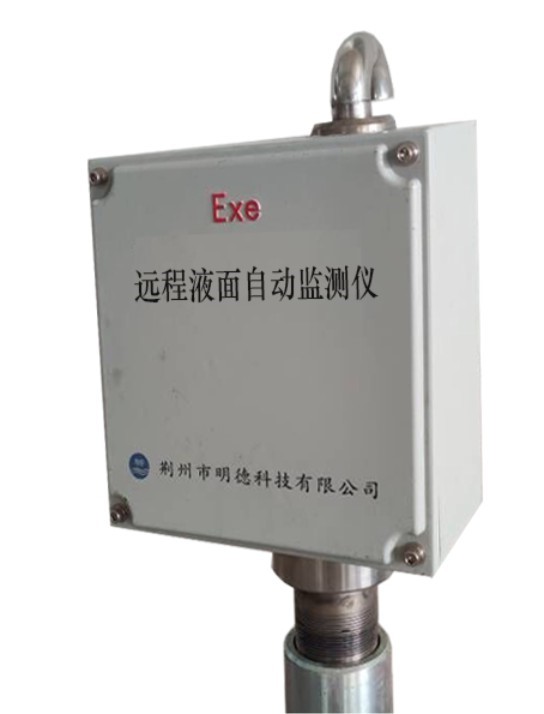

远程液面自动监测仪
产品主要核心技术及特色: 1、远程液面自动监测仪形成了完整的产品系列(分别有:套压型﹑无压型﹑通用型﹑高压型),能满足油田各种井况需求。 2、采用高灵敏度微音器和数字信号滤波处理技术,有效利用套压气,可在较低的套压条件下(0.1MPa)测试油井动液面,极扩大了利用套压测井的使用范围。 3、高精度进口仪表运放芯片和傅里叶变换数据处理方法,提高了液面测试精度,实验室满量程检测条件下误差小于1米,现场条件下满量程液面测试误差也在5米以下。 4、全过程自动判断处理,无需人工干预。 5、数据通过物联网远程传送油田控制中心,经后台软件处理后,直接显示液面深度数据,并自动生成液面深度-测试时间曲线和日报表,直观方便,并具备条件报警功能。 6、现场调试使用短距无线通讯方式完成,各种参数和报警功能直接使用手机APP程序即可设置,仪器无需开盖设置,简单便捷。极大的减少了安装使用和维护工作量。 7、多规格井口连接配套件备选,满足仪器在各种类型井口的安装和拆卸。现场安装极为方便。
详细信息



产品主要核心技术及特色:

1、远程液面自动监测仪形成了完整的产品系列(分别有:套压型﹑无压型﹑通用型﹑高压型),能满足油田各种井况需求。

2、采用高灵敏度微音器和数字信号滤波处理技术,有效利用套压气,可在较低的套压条件下(0.1MPa)测试油井动液面,极扩大了利用套压测井的使用范围。

3、高精度进口仪表运放芯片和傅里叶变换数据处理方法,提高了液面测试精度,实验室满量程检测条件下误差小于1米,现场条件下满量程液面测试误差也在5米以下。

4、全过程自动判断处理,无需人工干预。

5、数据通过物联网远程传送油田控制中心,经后台软件处理后,直接显示液面深度数据,并自动生成液面深度-测试时间曲线和日报表,直观方便,并具备条件报警功能。

6、现场调试使用短距无线通讯方式完成,各种参数和报警功能直接使用手机APP程序即可设置,仪器无需开盖设置,简单便捷。极大的减少了安装使用和维护工作量。

7、多规格井口连接配套件备选,满足仪器在各种类型井口的安装和拆卸。现场安装极为方便。





仪器测试原理

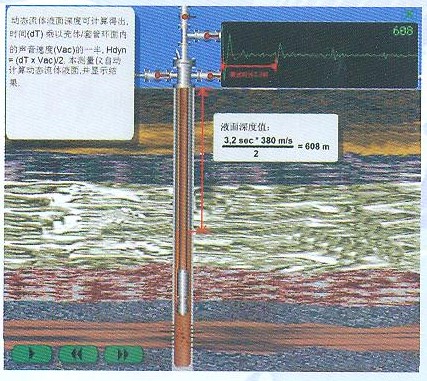

本液面测试设备基于声波反射的工作原理,即仪器安装在测试井口,测试声波脉冲在油套环空气体介质中传播时,遇到音标、节箍和液面就会产生反射脉冲,由微音器组件接收声脉冲转换成电信号,通过控制电路进行数字处理,根据音标值或节箍,可准确测得声波脉冲的传播速度和反射脉冲的反射时间,自动计算出液面到井口之间的距离,即液面深度,测试结果和曲线图形存储到控制电路的数据存储器中。技术人员在现场安装调试过程中,通过手机APP程序,直接设定测试参数,测试数据通过物联网远程传送至油田控制中心,经后台软件处理后,直接显示液面深度数据,并自动生成液面深度-测试时间曲线和日报表,并具备条件报警功能。

16.jpg  17.jpg


技术指标

1)使用范围:油气井液面测量。

2)测量井深范围: 20~3500米。

3)重复测试精度:小于5

4)工作环境:-40~+60

5)工作压力:

①套压型:  承受套压:0~10MPa

     ②无压型:  承受外接气源压力:0~10MPa

     ③通用型:  双向0~10MPa

④高压型:  承受压力:10~30MPa

6)通讯方式:

①短距无线通信:  WIFI模块, 稳定通信距离100米;

②远程无线通信:内置GPRS或物联网模块,测控数据直接远传到油田数据中心

7)数据输出方式:R232-485接口

8)通讯协议:标准 Modbus

9)电源供电:交流220V±10%

10)防爆等级:ExdBT4

11)接口规格:27/8TBG  ; 23/8TBG ; G2 ;卡箍接头

软件界面和现场照片:

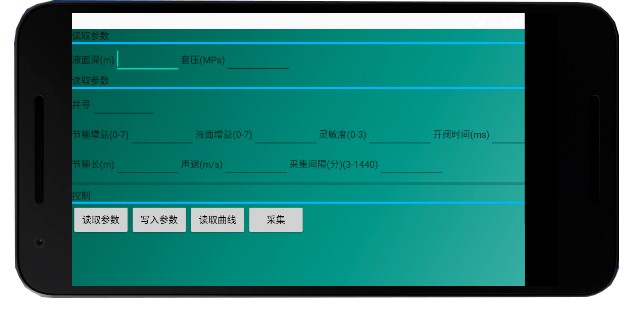

现场技术人员手机APP程序控制界面

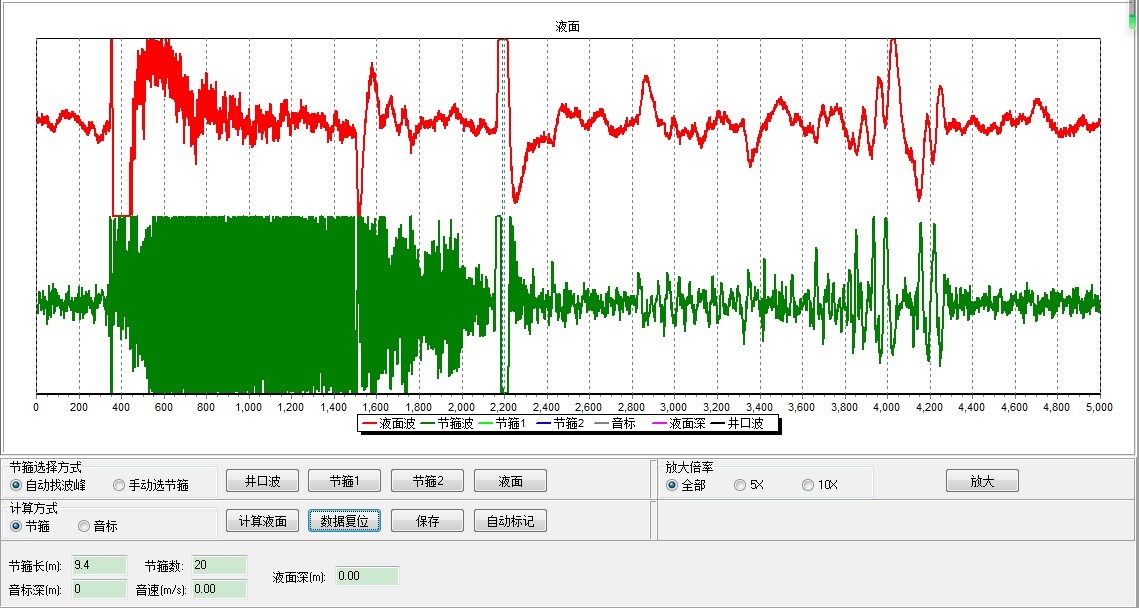

现场技术人员手机APP程序测试波形界面

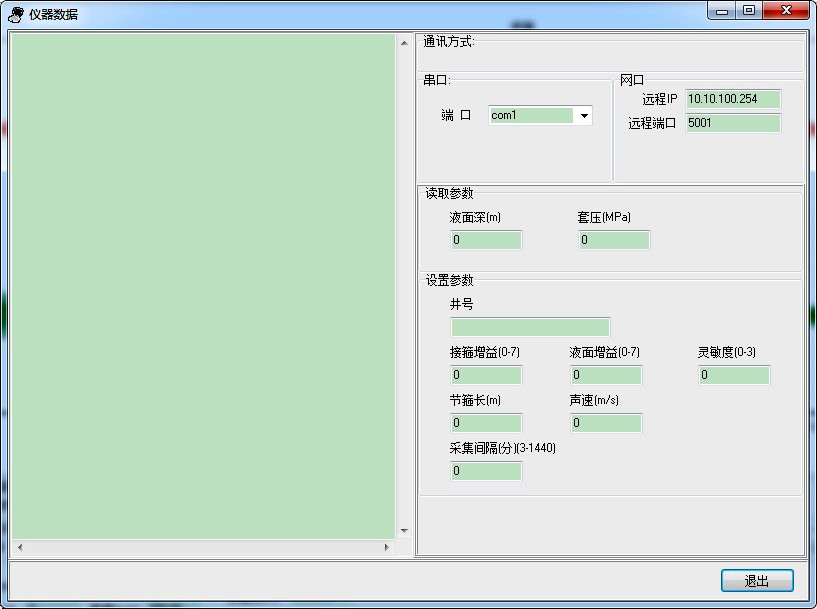

控制中心电脑图片(主控制界面)

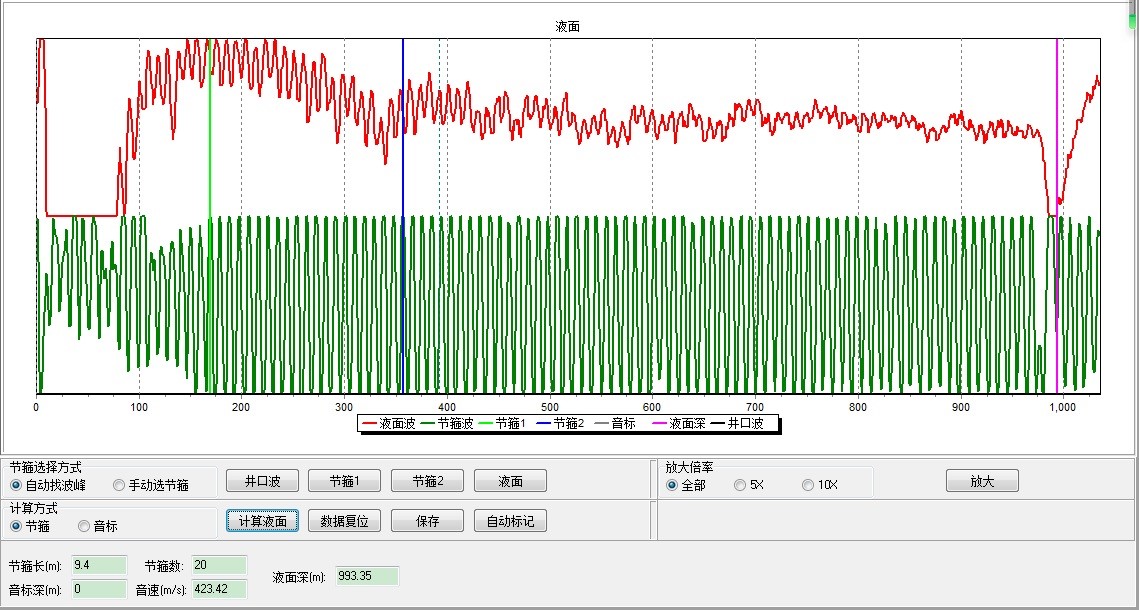

控制中心电脑图片(测试曲线界面)

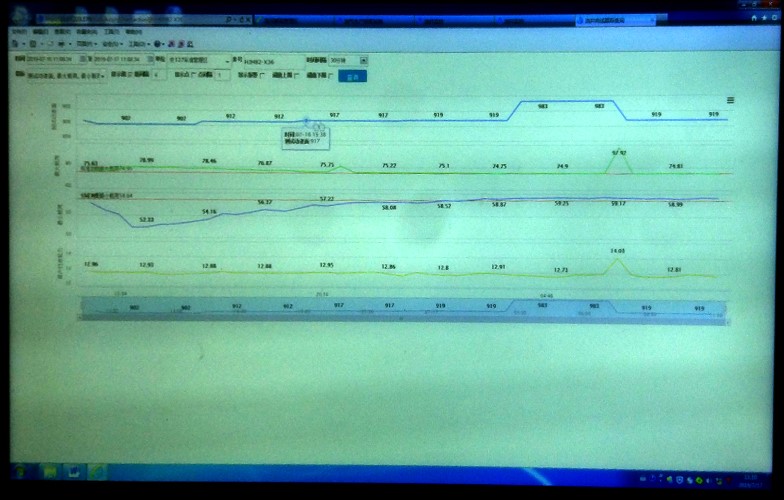

控制中心电脑图片(液面深度-测试时间曲线)

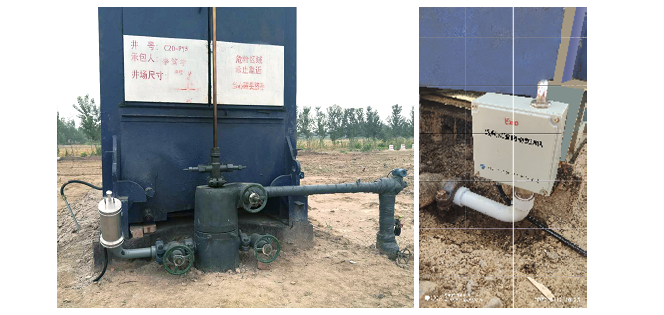

油田使用现场图片


产品选型指南

随着我国大部分油井进入排采的中后期,各区块地质条件不尽相同,不同的井况对动液面的测量影响较大,在选择液面监测产品时,需要结合被测井的基本井况,产品选型时需耍注意以下几点:

1、油气井的套压变化范围

为了使自动监测的产品很好的适用被测井井况,从而******限度降低应用成本,需要结合油井的自身基本井况选择合适的产品。

没有套压(套压为0):需要选择无压型或通用型

套压:0.1-5MPa:需要选择套压型

套压: 5~30MPa:需要选择高压型

套压变化不定:需要选择通用型

2、是否需要定期放套压

有些井为了保证产量,需要保持合理的沉没度,当油井套压升高时,需要定期人工到井场进行放压,使套压降低,液面回升。

如有此要求,需要选择具有自动放压功能的型号产品

3、井内是否含硫化氢(HS)成份

如果井内气体含有大量HS成份,设备必须做耐腐处理,订货时需要注明。

4、确定套管接口螺纹规格

接口螺纹主要有三种:2寸半外扣(2-7/8TBG)2寸半内扣;2寸外扣。卡箍接头

5、提供应用区块油井的基本参数

如:泵挂深度、历史液面、音标位置、平均管长等

6、电气接口形式

RS232/485/WIFI无线 ZigBee

标准 Modbus协议

7、应用方式

测试间隔调整范围;

是否需要液面波形曲线
