一、概述

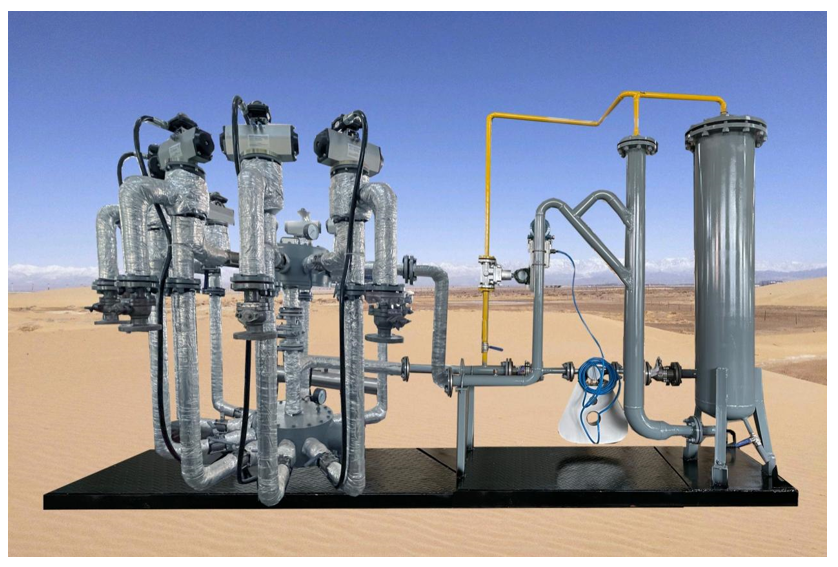

油气井多参数计量装置是荆州市明德科技有限公司为满足油田单井核产计量工作研发的原油计量装置。该装置针对油田大气量、多变量和复杂现场工况，分离式计量采用公司最新专利技术研发的气、液多级分离器，防卡堵活塞式流量计或质量流量计等多项关键技术组合设计完成。装置采用橇装结构，具有使用方便、适应范围广、计量精度高、操作简便等优势。

二、规格参数

被测介质	油、水、气混合物
测量范围	0～240 m3／d（液相）,2000 m3／d(气相），测量误差： ≤5%
介质环境	介质温度： 10℃～80℃；介质粘度： 6～1500mPa．S
压力等级	1.6 MPa 、2.5MPa、4MPa、
仪表电源	DC24V <35W
压力损失	<0.1bar
管线口径	DN50（可定制）
工作环境	温度： -20℃～55℃；相对湿度：5%～95%；大气压力：86KPa～106KPa
防护等级	IP65
防爆等级	ExdII BT4
输出信号	RS485 MODBUS协议
压力传感器	测量范围	0～1MPa
	测量精度	1.5％
温度传感器	测量范围	0℃～+100℃
	测量精度	1.5％
机械压力表	测量范围	0～1MPa
	测量精度	1.0%

三、现场应用案例Field application case

多参数智能量油撬具有抗过载，抗冲击，高精度和较好的稳定性，高品质、低价位，能适应各种工业应用的特点，是精密机械加工、温度补偿和模拟信号处理技术的结晶，主体电路工艺材料先进，密封固化与外部完全隔离，能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求。下面为胜利油田现场应用。

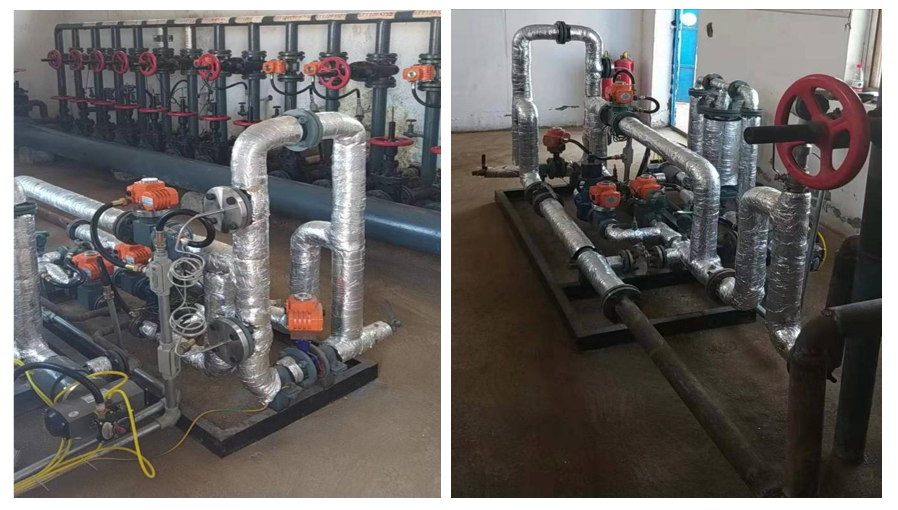

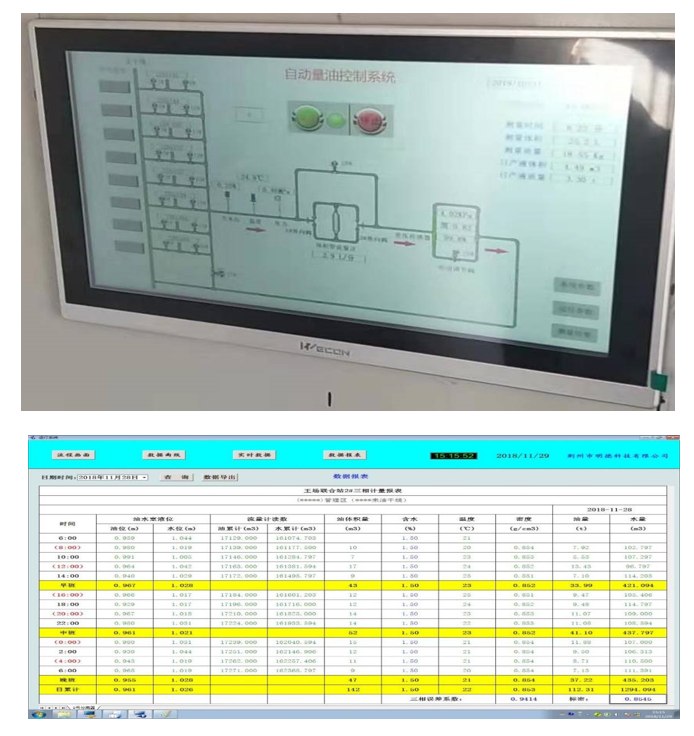

现场使用照片Photos at site：
