1.1         系统综述

单井多参数智能计量系统，是我公司自主研发的新型模块式无人值守、免维护、集成化的智能水平配水单元，主要用于油田配水间升级换代改造，实现精准计量和控制单井注水量。

系统核心组件由角式流量计、高压双流流量调节阀、智能电控模块、洗井流量计、压力变送器、取样器、手动闸阀等部分组成。系统实时监控注水流量和压力，自动调节阀门开度以满足设定流量，定时采集注水瞬时流量、注水累计流量、来水压力、注水压力等参数，并将采集的各种数据通过有线或无线方式传输给监控中心集中管理。同时，监控中心也可远程修改各单井的配注量等运行参数，并可通过视频实时监控现场设备运行状态，如有突发紧急情况，系统可自动报警和按设定动作执行。

1.2         系统组成

系统采用模块化设计，整体结构包括：角式流量计、高压双流流量调节阀、智能电控模块、洗井流量计、压力变送器、在线校准取样阀、标定直管段、前后手动闸阀、配套直管段等。系统分为标准版、小流量注水版和基础版，标准版适合新建配水间及大多数工况使用，小流量注水版适合日常注水量特别小但又需同时满足大流量洗井计量的工况使用，基础版适合现有配水间简易改造使用。见下图

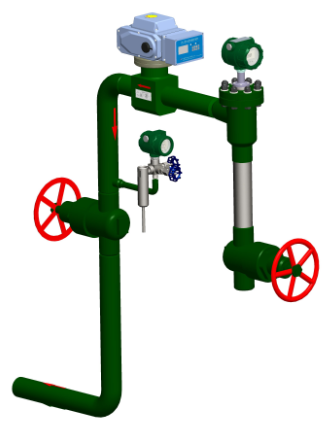

                                                     单井多参数智能计量系统（标准版）外观图                                 单井多参数智能计量系统（小流量版）外观图

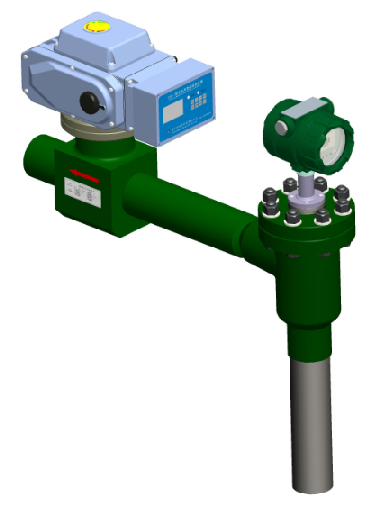

       单井多参数智能计量系统（基础版）外观图

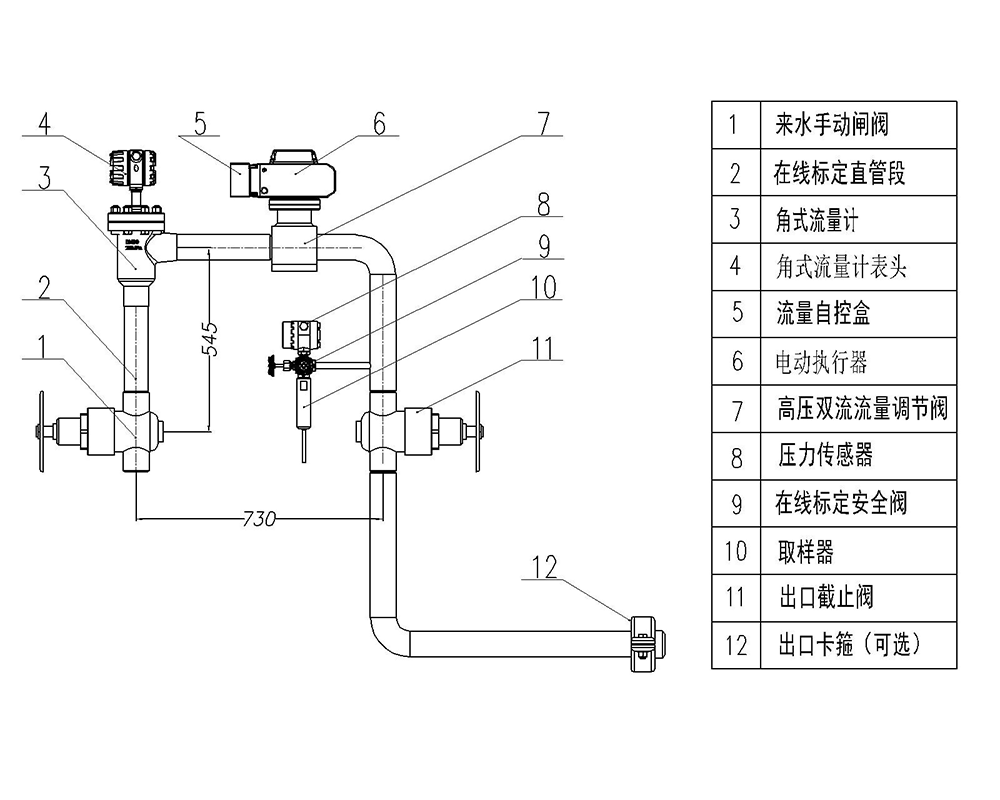

单井多参数智能计量系统结构图

1.1        系统特点

★角式磁电流量计设计，下线流量低，量程宽，测量精度高。漩涡发生体和探

针一体化设计，拆卸极方便，可实现在线清洗功能。

★双流量计宽量程测量技术(已申请国家专利)，通过共用一个表头，在保证日常极小流量注水准确计量的同时，同时满足大流量洗井的流量计量，开创性的解决了长期困扰油田注水工作的不能两头兼顾的难点问题。

★双流平面阀设计，彻底解决闸阀和旋塞阀等易结垢、易堵、易卡、易损、易漏

等寿命短的实际问题，寿命是普通阀门的5倍以上。

★高效节能：双流阀和高精度流量计一体化设计，注水量控制更加精准，及时调节，稳产控水，节约大量无效注水带来的能耗。

★流量在线校准功能：每台流量计自带标准不锈钢直管段，配套有高精度超声波流量计（选购）现场在线校准并修正系数，操作简便。解决长期困扰注水量准确性不高问题。（如下图）。

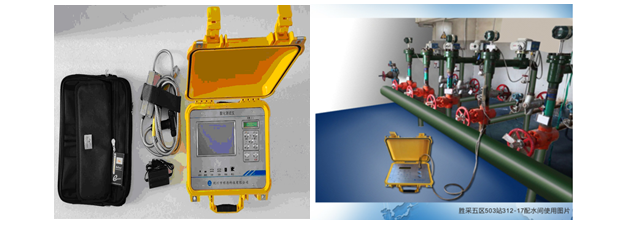

                                                                                                                                      便携式超声波流量计图                                    现场在线校准图

★压力在线校准功能：每套设备均配套有在线校准取样阀，现场无需拆卸压力传感器即可直接在线校准并修正系数，非常方便（如下图，在线标定仪器设备套装需另外选购）。

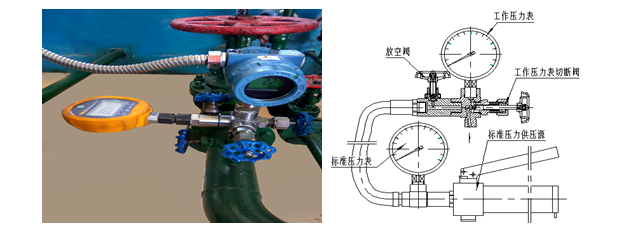

                                                        现场在线压力校准图                                 在线压力校准工作示意图

★安全可靠：系统核心部件均采用经长期大量使用证明稳定可靠的成熟专利技术，

可靠性极高，系统运行和控制均采用DC24V安全电压，无触电危险。

★自动化程度高，实现智能化和数字化，可以在无人值守的情况下，安全、可靠、

连续地运行。

★具有远程通信接口，按照 “四化”标准远距离实时传送测量数据，参数修改方

便，实现网络化管理。

★  模块化结构，维修简便，可按需要灵活选择标准版或基础版，安装方便，满足油田现场施工实际需要。

1.1         规格参数

流量计、压力传感器

双流平面高压流量调节阀
