1.1         系统综述

多井式可在线校准智能水平配水系统，是我公司自主研发的新型橇装式无人值守、免维护、集成化的智能水平配水系统，主要用于油田老式配水间升级换代改造，实现精准计量和控制单井注水量。

系统核心组件由电动双流型高压调节阀门、可拆卸流量计、智能控制模块、压力变送器、集成控制柜等部分组成。系统实时监控注水流量和压力，自动调节阀门开度以满足设定流量，定时采集注水瞬时流量、注水累计流量、来水压力、注水压力等参数，并将采集的各种数据通过有线或无线方式传输给监控中心集中管理。同时，监控中心也可远程修改各单井的配注量等运行参数，并可通过视频实时监控现场设备运行状态，如有突发紧急情况，系统可自动报警和按设定动作执行。

1.1        系统特点

★角式磁电流量计设计，下线流量低，量程宽，测量精度高。漩涡发生体和探

针一体化设计，拆卸极方便，可实现在线清洗功能。

★双流平面阀设计，彻底解决闸阀和旋塞阀等易结垢、易堵、易卡、易损、易漏

等寿命短的实际问题，寿命是普通阀门的5倍以上。

★高效节能：双流阀和高精度流量计一体化设计，注水量控制更加精准，及时调节，稳产控水，节约大量无效注水带来的能耗。

★在线校准功能：每台流量计自带标准不锈钢直管段，配套有高精度超声波流量计现场在线校准并修正系数，操作简便。解决长期困扰注水量准确性不高问题。

★安全可靠：系统核心部件均采用经长期大量使用证明稳定可靠的成熟专利技术，可靠性极高，系统运行和控制均采用DC24V安全电压，无触电危险。

★防止管线泄漏：干线阀采用专利技术的双流平面阀体设计，不结垢、防腐蚀、寿命长，彻底杜绝干线泄漏时闸阀因为长期打开状态，结垢无法关闭严实导致污染环境事故。

★自动化程度高，实现智能化和数字化，可以在无人值守的情况下，安全、可靠、连续地运行。

★具有远程通信接口，按照 “四化”标准远距离实时传送测量数据，参数修改方便，实现网络化管理。

★橇装式设计，占地空间小，安装方便，维修简便。

★模块化结构，扩展性好，可灵活增减注水单井数量，满足油田实际需要。

1.2        系统组成

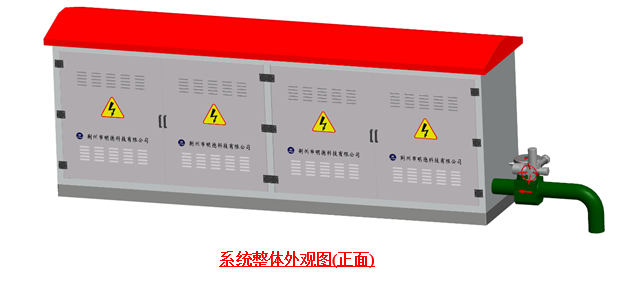

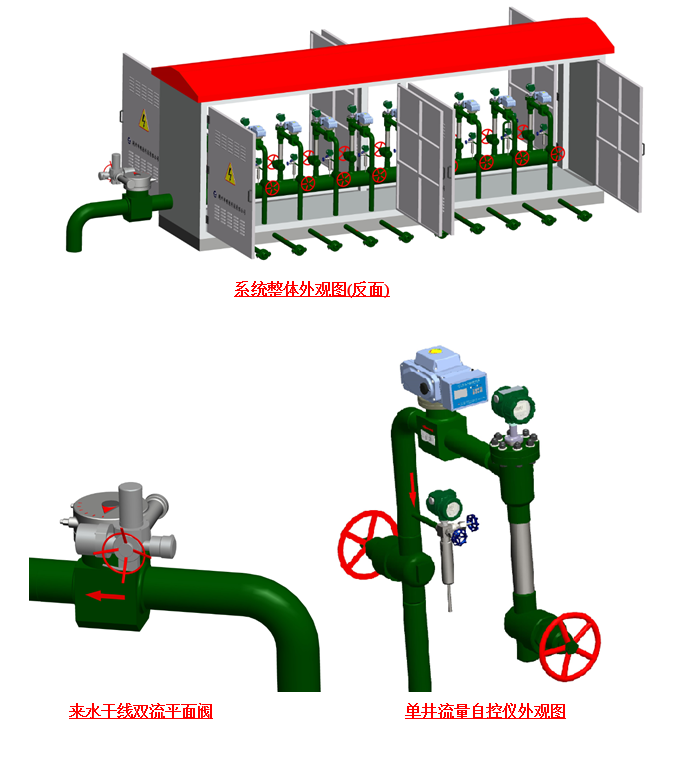

系统采用橇装模块设计，整体结构包括：来水干线双流平面阀、分水器、多井式各路带直管段和可在线拆卸清洗角式流量计、双流式平面高压流量调节阀、来水压力传感器、注水水压力传感器、视频监控器和智能一体 “四化”标准远程监控箱等。见图

1.1         规格参数

流量计、压力传感器

双流平面高压流量调节阀

干线双流平面高压开关阀
