一、成套技术简介

本仪器超声波流量传感器特点：采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流双向的声波传输时间，根据时差（或多普勒）计算出流速。具有稳定性好、零点漂移小、瞬时跟踪快、装夹位置要求低、测量精度高，量程比宽、抗干扰性强等特点。为了充分发挥超声波在线测试资源利用率，本系统通过搭建综合超声波测试平台，利用软件代替硬件先进技术，实现一个测试平台完成“酸化在线远程监测”、“流量在线流量校准”、“洗井远程流量监测”等三套仪器功能，具体如下：

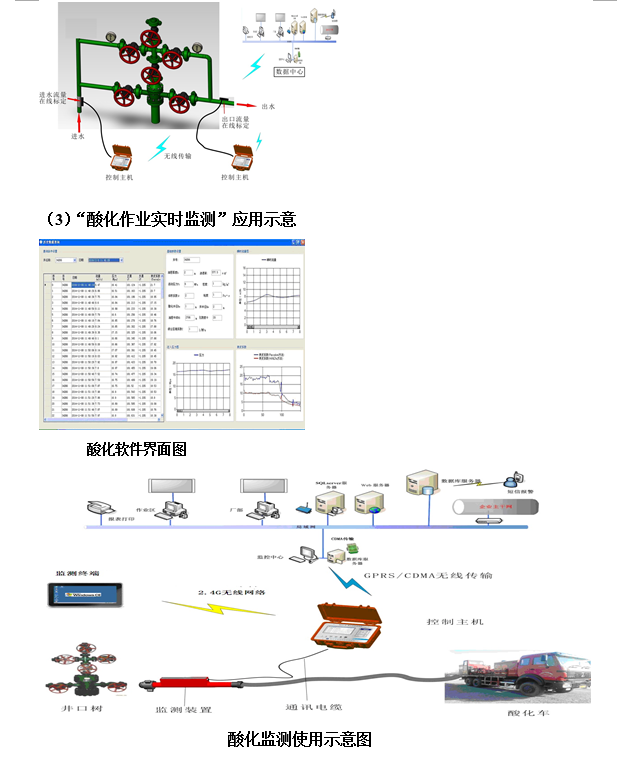

“酸化远程监测技术”通过配置带有压力传感器的高压直管段，测量水井酸化入注量和酸化作业实时压力，数据无线远程传输至四化平台，由软件计算酸化作业表皮系数，自动评估酸化作业效果，实现酸化工况在线/远程评估和分析。

 “在线流量标定成套技术”通过技术创新，实现了计量仪表免拆卸自动在线标定的梦想。该技术的出现彻底克服了传统计量检定工作存在的：拆装工作量巨大﹑作业安全隐患﹑影响注水效率﹑不能完全排除计量偏差等问题，是油田注水计量工作的一场革命，它的推广实施将为油田节约大量的检定费用。

“在线洗井流量实时远传监测”配水间高压流量计为保证配注计量和控制精度要求，流量计量程不可能选择大到洗井流量范围（磁电式和电磁式流量计量程最大不能超过20倍），所以洗井流量基本无法准确计量和管理。本成套技术实现了计量仪表免拆卸自动在线洗井流量实时远传监测。该技术超宽的量程彻底克服了配水间流量计无法计量洗井水量问题。

二.系统基本参数

1、用       途：各种流量测量，（在线流量校准，洗井流量计量，酸化监测等）

2、适用介质：均匀流体, 且气泡或固体颗粒的体积含量<10% 。

3、使用温度：-20 ℃~ 60 ℃

4、流速范围 : 0.01～25 m/s

5、流量范围：0 ～ 200ｍ３/h

6、测量精度：0.5%F.S

7、适用管径:   DN10～400mm

8、电       源：系统内置可充电大容量锂电池，可连续工作10小时。

9、无线传输：短距传输为无线433模式；远距传输采用全网通模式,

                       支持4G/GPRS/CDMA,物联网/zigbee等目前通用的无

                       线通讯方式。

三、成套技术的特点：

①配水间无障碍安装。结构尺寸按照标准配水间管道施工和焊接要求设计制作，安装时无需改变配水间现有结构，使用方便。

②角式流量计前垂直安装，不易结垢，且清理方便，可在线除垢。不锈钢管特殊加工工艺，不易腐蚀，有利于保证长期使用测量的准确性。

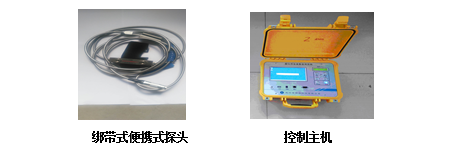

③测量主机采用便携式设计，操作界面简单，输入被测管线参数后，即可自动测量，自动检定，自动判别，并可实现数据存储和远传。

④“绑带式”快装探头使用极其方便 ，比传统安装速度要快2~3倍，特别适合批量检定工作。

⑤量程范围（量程比）极大，远超传统的其它类型流量计，即

         可满足日常生产的中小流量测量，又可满足大流量洗井的计

         量要求。

⑥测量精度高，实验室可达0.2级，实际使用中也在0.5级精度

         左右，高于其它类型的流量计，可做为计量校准用途。

四、现场使用情况：

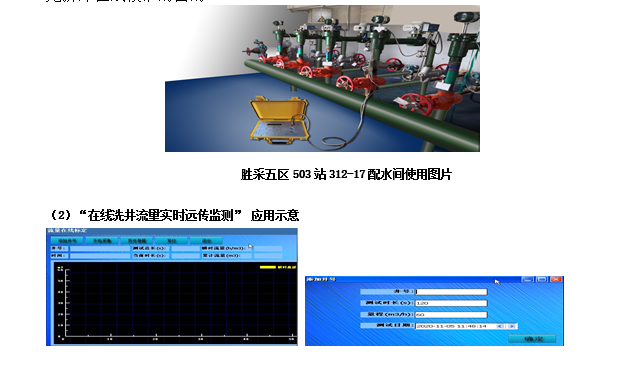

（1）“注水在线流量校准” 经胜采五区503站312-17配水间安装10口井后，在线流量校准使用证明，本成套技术检测方便快捷准确，智能化程度高,实现了免拆卸在线校准的目的。
